Regulärer Knauf Blue Installationsanleitung

Dieser Beitrag beschreibt die Installationsroutine in der App sowie die Installation an der Tür.

Zunächst müssen die auszustattenden Türen im KIWI-Portal angelegt werden. Sollte das noch nicht geschehen sein, dann finden Sie hier eine Anleitung: Vorbereitung im KIWI Portal

Der Beitrag ist in die folgenden Installationsschritte gegliedert

Benötigte Materialien

Installationsanleitung KIWI Knauf

Knauf in Betrieb nehmen

Knauf mit der App konfigurieren

Schließzylinder und Knauf in der Tür montieren



Benötigte Materialien

KIWI App

  • Laden Sie die KIWI App in Ihrem App Store herunter*
  • Nach Anmeldung erscheinen die zu installierende Türen in der Türliste der App (Voraussetzung ist, dass die notwendige Berechtigung vergeben wurde)
  • *Um KIWI-Produkte sicher zu nutzen, ist es wichtig, die neueste Version der KIWI App aus dem Apple App Store oder Google Play Store zu installieren.

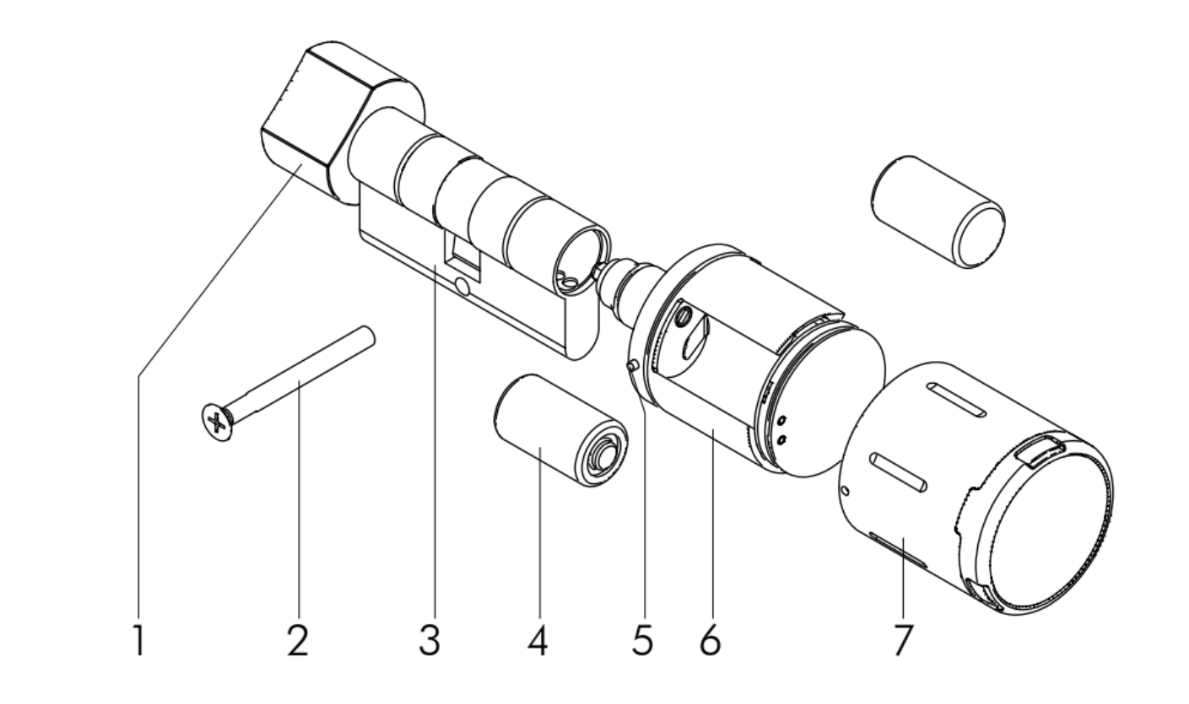

Lieferumfang Knauf

Zusammensetzung Knauf.PNG

1 Mechanikknauf

2 Stulpschraube

3 Zylindergehäuse

4 Batterie

5 Hüllenverriegelungsstifte

6 Elektronikknauf

7 Knaufhülle

Batteriewechselklammer liegt bei.



Zusätzlich wird benötigt

  • Schraubendreher Kreuzschlitz



Installation des Knaufs

KIWI Knauf in Betrieb nehmen


  • Knaufhülle (3) vom Elektronikknauf abziehen.
  • Entfernen der Plastikfahne (2) zwischen Batterie und Kontakt. Sollte diese fehlen und/oder der Knauf kein audiovisuelles Signal geben, empfehlen wir einen Wechsel der Batterie.
  • Hülle zunächst halb auf den Knauf schieben, dabei auf richtige Orientierung achten.
  • Mithilfe der Batteriewechselklammer die Verriegelungsstifte (1) herunterdrücken und Hülle nun vollständig auf den Knauf schieben. Sicherstellen, dass die Verriegelungsstifte in den Aussparungen der Hülle einrasten.
  • Die Hülle darf sich ohne Batteriewechselklammer nicht vom Elektronikknauf abziehen lassen.



Blue Knauf mit der App konfigurieren

  • Internetverbindung benötigt.
  • Mit KIWI auszustattende Tür aus der Türenliste der KIWI App durch Tippen auf “Installieren” auswählen.
  • Anweisungen der App folgen (siehe Video).
  • Wir empfehlen nach der Installation, sofern notwendig, eine Aktualisierung der Firmware (siehe Video).

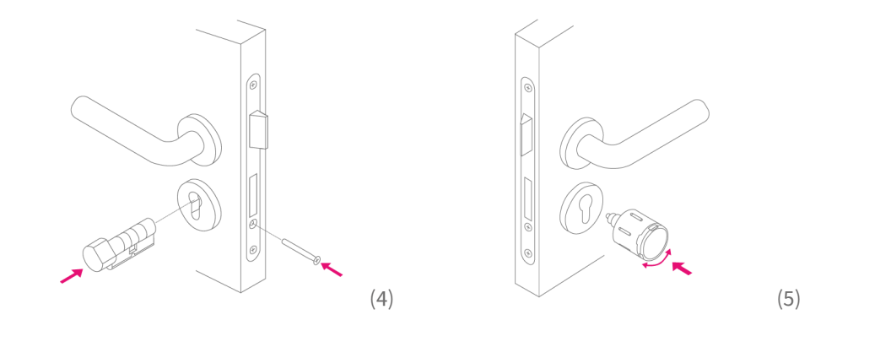

Schließzylinder und Knauf in der Tür montieren


  • Überprüfen, dass Sie sich an der korrekten Tür befinden. Installation nur bei geöffneter Tür durchführen!
  • Sofern noch ein Schließzylinder installiert ist, Stulpschraube (4) lösen und Zylinder ausbauen
  • Mechanikknauf auf die Innenseite des KIWI Zylindergehäuses stecken. Ein Einrasten ist hörbar
  • Zylindergehäuse von der Innenseite der Tür einschieben und Stulpschraube (4) handfest anziehen. Das Zylindergehäuse sollte 1 bis 3 mm aus dem ihn eng umfassenden Beschlag herausragen, jedoch nicht im Beschlag versenkt werden.
  • Funktionsfähigkeit und Leichtgängigkeit des Zylinders prüfen.
  • Elektronikknauf (5) auf das Zylindergehäuse in der Tür schieben.
  • Der Elektronikknauf sollte hörbar im Zylindergehäuse einrasten.
  • Installation in der KIWI App abschließen und Testöffnung bei geöffneter Tür durchführen.
