Zusammensetzen des Kompakt Knaufs

Ausgangslage I

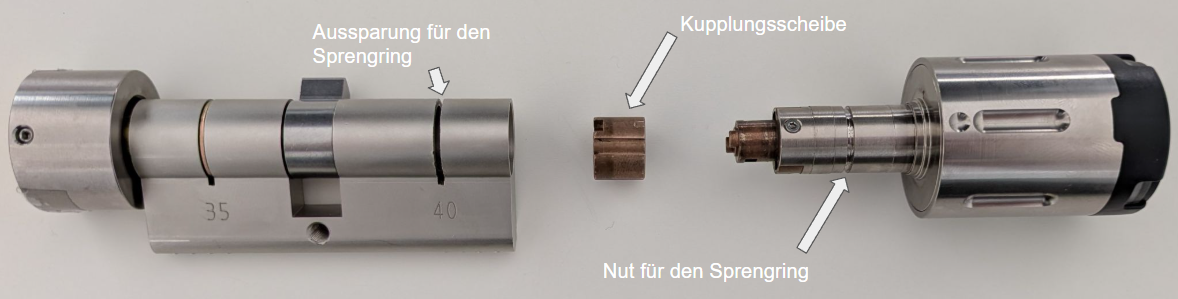

Der KIWI Blue Kompakt Knauf Blue wird mit einem Schaumstoff im Zylindergehäuse geliefert, damit die Kupplungsscheibe nicht herausfällt. Sollte der Schaumstoff des Transportschutzes entfernt worden sein, kann die Kupplungsscheibe lose im Profilzylinder liegen.  Hier erklären wir wie Sie die Bestandteile wieder zusammensetzen können.

So geht’s

1. Kupplungsscheibe entnehmen

2. Ausrichtung prüfen

   • Die Scheibe hat eine Aussparung, die exakt in das passende Gegenstück im Profilzylinder passen muss.

3. Kupplungsscheibe einsetzen

   • In den Profilzylinder einsetzen, sodass die Aussparung genau übereinstimmt.

4. Knauf aufstecken

   • Den Knauf vorsichtig und vollständig aufschieben.

   • Wenn die Kupplungsscheibe richtig sitzt, lässt sich der Knauf problemlos bis zum Anschlag einschieben

   • Falls sich der Knauf nicht komplett einschieben lässt, erneut prüfen, ob die Kupplungsscheibe richtig ausgerichtet ist

   • Nicht mit Gewalt drücken – die Teile müssen leichtgängig ineinanderpassen

5. Sprengring fixieren

   • Sicherstellen, dass der Sprengring richtig in der Nut sitzt, um alle Teile zu sichern.

Ausgangslage II

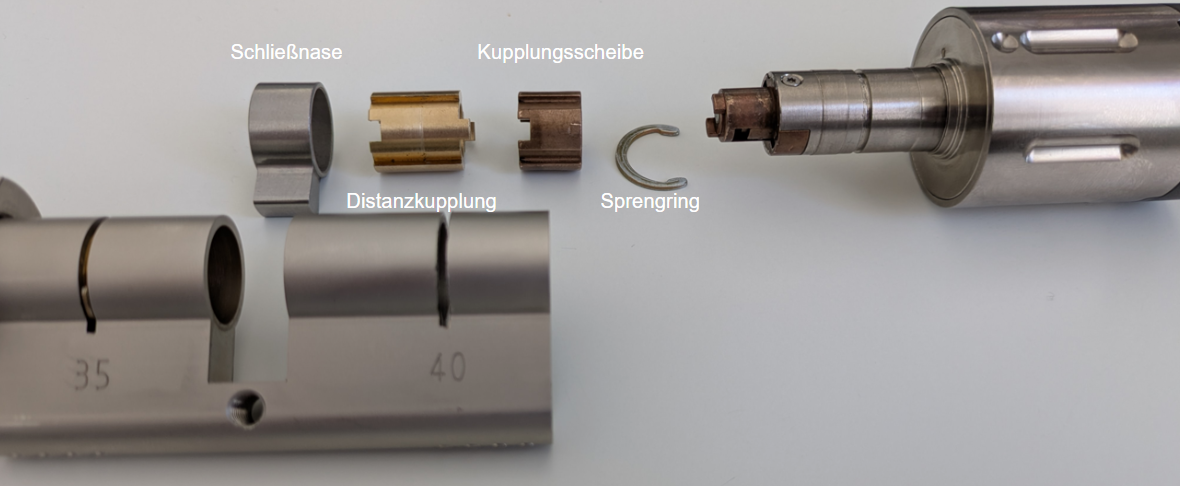

Falls der Zylinder ohne Transportsicherung (z. B. Watte im Inneren) geliefert wurde, müssen die Kleinteile manuell in der richtigen Reihenfolge eingesetzt werden. Bitte gehen Sie wie folgt vor:

1. Schließnase einsetzen:
   • Setzen Sie zuerst die Schließnase in die dafür vorgesehene Aussparung im Zylinder ein.


2. Distanzkupplung einsetzen:
   • Fixieren Sie die Schließnase mit der Distanzkupplung.
     Achten Sie darauf, dass die Federseite der Distanzkupplung korrekt in die Nut eingeführt wird, damit später eine reibungslose Funktion gewährleistet ist.


3. Kupplungsscheiben einsetzen:
   • Im Anschluss folgt die Kupplungsscheibe. Diese muss in der gezeigten Reihenfolge eingebracht werden.

4. KIWI Kompakt Knauf montieren:
   • Schieben Sie nun den Kompakt Knauf auf die Zylinderseite.
     Wichtig: Der Knauf muss bündig mit dem Zylinder abschließen, wie im rechten Bild mit dem grünen Kreis dargestellt.
     Ein zu großes Spaltmaß, wie im linken Bild mit dem roten X, weist auf eine falsche Anordnung der Innenteile hin.

5. Sprengring montieren:
   • Sobald der Knauf korrekt bündig sitzt, kann der Sprengring problemlos eingesetzt werden, um die Verbindung zu sichern.
